一、防逆流监测电表概述

在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表（RGM；该变频器被称为收入等级变频器），您可以在 RGM 的同一总线上连接一个外部仪表。

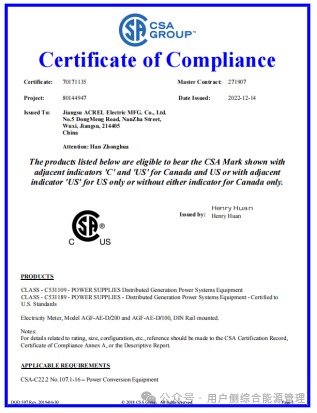

UL1741是北美地区针对分布式能源配套电气设备的核心强制性安全标准，全称为《逆变器、转换器、控制器及与分布式能源配套的互联系统设备安全标准》，考核覆盖电气安全、结构可靠性、环境适应性等关键维度，是光伏、储能类设备进入北美市场的重要合规依据。

二、AGF北美裂相电网户储防逆流电表组网应用图

目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，即自发自用。在并网发电和储能系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要进行逆流检测，通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率，从而达到光伏并网系统的防逆流功能。

光伏防逆流系统

光伏直流耦合储能系统

安科瑞防逆流监测电表可用于智能光伏采集，在将光伏组件产生的直流电变换成交流电时，会夹杂有直流分量和谐波，三相电流不平衡，输出功率不确定性等，目前基本没有采取有效的治理手段，因此，当有发电功率送往公用电网时，就会对电网产生谐波污染，易造成电网电压波动，闪变等，如果有许多这样的发电源向电网输电时，会导致电网电能质量严重下降。所以这类光伏发电系统必须配套加装防逆流设施，来防止逆功率的发生。

当光伏发电量大于负载需求电量时，会产生逆功率。因此，我们需要仪表来判定。逆变器有过功率输出，再由仪表通过RS485通讯发出信号和逆变器数据交互，调节逆变器输出功率，使其输出功率和用电功率平衡。

在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表 （RGM；该变频器被称为收入等级变频器），您可以在RGM的同一总线上连接一个防逆流监测电表。

三、外形尺寸

四、防逆流监测电表接线解读：

1.连接前确认电源已关闭。

2.将接地电缆穿过适当的导管和打开的断路器，并将其从5针接线板的5针连接到接地端子

3.使用5针接线板连接交流侧电线(仪表输入)：

　a、将导线穿过适当的导管和打开的敲除器。

　b、松开5针接线板上的相应螺钉。

　c、将每根交流电线连接到相应的螺钉端子(针脚1、2)。确认线条与仪表正面标签上的符号匹配。

　d、 将接地连接到针脚5，将中性连接到针脚3。

　e、 拧紧螺钉，确保电线*插入且不易拔出。

　f、 将5针接线板插入电表的插座中，确保其*固定在电表中。

4.将 CT 线连接到4针接线板(块1)：

　a、 将导线穿过适当的导管和打开的敲除器。

　b、 根据标签上打印的点连接蓝色和棕色导线：蓝色到针脚1/3，棕色到针脚2/4。

　c、 将4针接线板插入仪表的插座中，确保其*固定在仪表中

5.将RS485双绞线连接至4针接线板o(接线板2)：

　a、 将导线穿过适当的导管和打开的敲除器。

　b、 将导线连接到A+和b-端子，并将屏蔽连接到G端子。

　c、 将4针接线板插入仪表的插座中，确保其*固定在仪表中

6.将接线板端部止动块放回仪表侧面。

四、结论

安科瑞防逆流监测电表可用于智能光伏采集将光伏组件产生的直流电变换为交流电时，会夹杂有直流分量和谐波，三相电流不平衡，输出功率不确定性等，目前基本没有采取有效的治理手段，因此，当有发电功率送往公用电网时，就会对电网产生谐波污染，易造成电网电压波动，闪变等，如果有许多这样的发电源向电网输电时，会导致电网电能质量严重下降。所以这类光伏发电系统须配套加装防逆流设施，来防止逆功率的发生。
